Двухстенный 16-рамочный улей изготавливается из досок толщиной 25 мм – срединная гнездовая часть и толщиной 15 мм – наружная. Пространство между двойными стенками корпуса улья заполняется сухим утеплительным материалом (мох, костра, пакля). Дно собирается из 5 фрезерованных досок толщиной 40 мм, соединенных снизу опорами толщиной 20 мм, и крепится к корпусу гвоздями. В передней стенке корпуса устраиваются летки: нижний, большой, размером 10 х 130 мм, и верхний меньший размером 10 х 70 мм. Потолок разборный, состоит из досок толщиной 15 мм, уложенных впритеску. Крыша плоская, выполняется из досок толщиной 25 мм, рама из досок толщиной 19 мм, верх собирается на раме на гладкую фугу общей шириной 750 мм, обивается жестью или толем. В крыше, дополнительно кдетками, устраивают два вентиляционных отверстия диаметром 25 мм, изнутри закрывающиеся металлической сеткой с ячейками 3 х 3 мм.

В комплект улья кроме стандартных рамок 435 х 300мм входят: магазинная надставка с комплектом полурамок, кочевая сетка, сетчатый поддон, кормушка и одна диафрагма.

В зависимости от назначения существует много других конструкций рамочных ульев – от самых маленьких, легко вмещающихся в саквояж, до многоместных, в которых живут и размножаются пчелы. Познав некоторые тонкости биологии пчелиной семьи, вы сами сможете изготовить улей собственной конструкции.

Устройство улья-лежака на 20 рамок: а – продольный разрез; б – поперечный разрез

Улей-лежак (общий вид)

Двухкорпусный улей

Многокорпусный улей

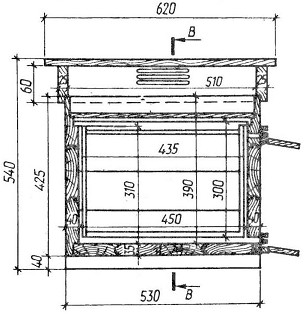

Устройство улья на 16 рамок с магазином: 1 – корпус; 2 – гнездовая рамка; 3 – диафрагма; 4 – магазин; 5 – магазинная рамка; 6 – подкрышник; 7 – крыша; 8 – задвижка верхнего летка; 9 – задвижка нижнего летка

Примерная схема перемещения корпусов при многокорпусном содержании пчел: 1– в конце осени и зимой; 2 – после зимовки в марте и апреле; 3 – в середине мая; 4 – в первой половине июня; 5 – во второй половине июня – начале июля; 6 – в период основного медосбора
