При нормальной застройке сота в рамке УРТ восковое поле занимает всю площадь рамки, за исключением 2 мм (по высоте) в самом верху. Однако параллельно мне удалось решить еще и проблему прополисования плечиков рамки. Известно, что деревянные плечики рамок пчелы очень сильно прополисуют и потом вынуть такую рамку бывает очень трудно. У рамки УРТ плечики из металлических штырей, поэтому вынимается рамка из улья при любых условиях без проблем. И последнее — эта рамка в улье всегда висит строго вертикально и для этого не надо ничего предпринимать, поскольку сила тяжести делает это автоматически.

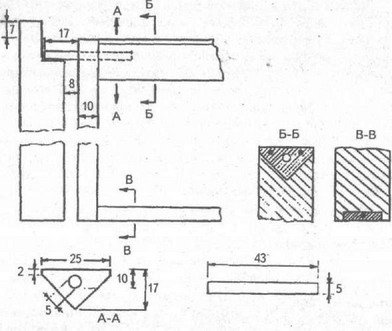

Устройство рамки с треугольным верхним бруском показано на рис. 3.49.

Рис. 3.49. Рамка с треугольным верхним бруском

Заготовки для рамки: верхний брусок — длина 415 мм, а сечение бруска — см. А-А. Как изготовить брусок такого сечения, было подробно рассказано выше (см. рис. 3.22 и 3.23). Боковые планки — 230x25x10 мм, нижняя планка — 415x15x10 мм (сечение В-В). Опорный штырь представляет отрезок проволоки или гвоздя диаметром 5 мм и длиной 43 мм.

Сборка рамки. Вначале собирается рамка без плечиков. Для этого боковые планки соединяются с треугольным бруском при помощи клея и двух гвоздиков длиной 25—30 мм с каждой стороны (сечение Б-Б), а нижняя планка крепится обычным образом при помощи клея и одного гвоздика с каждой стороны (сечение В-В). Затем в боковой планке сделать разметку для отверстий (сечение А-А), после чего сверлом не более 2,5 мм просверлить отверстия. Затем эти отверстия рассверлить сверлом диаметром 4,8—4,9 мм на глубину не менее 26—27 мм и на клею забить опорный штырь так, чтобы он выходил наружу на 17 мм (рис. 3.50).

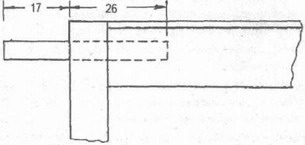

Рис. 3.50. Опорный штырь

Необходимо проконтролировать, чтобы расстояние между концами штырей было в пределах 468—469 мм и оба штыря при этом выходили из рамки на одинаковое расстояние. А также проконтролировать прямоугольность углов и отсутствие «винта».

Рамки УРШ и УРТ эксплуатирую уже более 5 лет. Обе рамки показали свою пригодность и надежность, никаких поломок и недоразумений с рамками за это время не происходило. Мне все же больше нравится работать с рамкой с треугольным бруском. Особенно хорошо заметны ее достоинства в «семьях-архитекторах». Так я называю отдельные семьи, которые имеют маниакальную способность застраивать воском все возможные и невозможные пространства, словно они вовсе и не догадываются о существовании запретного для них «пространства Лангстрота». Так вот, даже в таких семьях эти рамки вынимаются из улья без особых усилий.
