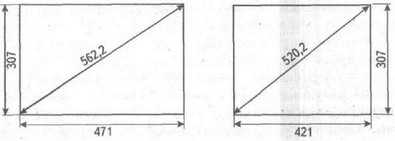

Рис. 3.28. Шаблоны мя стенок корпуса Дадана

При изготовлении шаблонов нужно обязательно контролировать не только внешние размеры, но и размеры обеих диагоналей на каждой заготовке. При указанных на рис. 3.28 размерах диагоналей шаблоны будут прямоугольны.

Точные размеры на заготовки лучше наносить остро отточенным карандашом средней твердости (СТ). После этого заготовки надо окончательно подработать: излишки на продольных сторонах убрать фуговкой, а на поперечных — тонким подпиливанием боком дисковой пилы или при помощи шкурки или крупного напильника (рашпиля). Затем в заготовках надо выбрать необходимые пазы. Поскольку углы корпусов я скрепляю в «полдерева», то на концах заготовок надо выбрать пазы размером 10x10 мм (рис. 3.29).

Рис. 3.29. Скрепление углов в «полдерева»

Эти пазы выбираются с помощью описанного ранее приспособления (см. рис. 3.20) или иным способом. В верхней части заготовок для передней и задней стенок надо также выбрать пазы под плечики ульевых рамок (рис. 3.30).

На станке УБОН размер паза 17 мм выбираю в два приема. Сначала с использованием соответствующего приспособления на расстоянии 17 мм делаю пропил (выбираю паз). А затем обычным способом выбираю паз 10x10 мм (рис. 3.31).

Рис. 3.30. Паз под плечики рамки

После этого при помощи стамески убираю ненужную часть А (см. рис. 3.31). Паз под плечики 17x10 мм может быть выбран и другим способом.

Рис. 3.31. Выборка паза под плечики
